Центральные многозональные водовоздушные кондиционеры с предварительным смешиванием обработанного воздуха.

Центральной многозональной называют систему, состоящую из наружного компрессорно- конденсаторного блока, центрального кондиционера и вентиляционных доводчиков различного типа, устанавливаемых непосредственно в обслуживаемых помещениях.

В водовоздушных системах кондиционирования воздуха и вода и воздух проходят предварительную обработку в центральных агрегатах, а затем подаются в обслуживаемые помещения и вентиляционные доводчики.

Система с предварительным смешиванием обработанного в центральном кондиционере воздуха с рециркуляционным в фанкойле и дальнейшей доводкой его параметров (охлаждением или нагревом).

В водовоздушных системах данного типа центральный кондиционер (2) подготавливает необходимое количество воздуха для всех обслуживаемых помещений с общими параметрами по влажности и температуре. Непосредственно в смесительных камерах фанкойлов (5) происходит перемешивание приточного воздуха с рециркуляционным и доводка параметров по температуре до необходимого уровня, диктуемого требованиями для каждого конкретного помещения.

Вода, циркулирующая в теплообменниках фанкойлов, подготавливается центральным водонагревателем, или забирается из системы водяного отопления. Доводка температуры воздуха до необходимых значений происходит при помощи изменения частоты вращения вентилятора или методом изменения расхода теплоносителя.

Регулирование вращения вала электродвигателя.

Изменение частоты вращения вала электродвигателя (вентилятора) происходит автоматически в результате функционирования температурных датчиков и регулятора (7). Количество циркулирующего хладагента регулируется при помощи клапана (6).

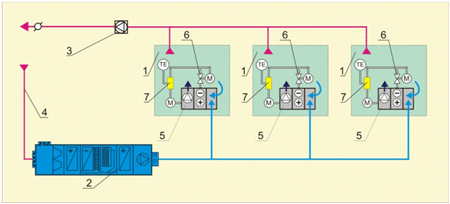

Схема устройства центральной многозональной водовоздушной системы с предварительным смешиванием обработанного в центральном кондиционере воздуха:

Схема устройства центральной многозональной водовоздушной установки с предварительным смешиванием обработанного в центральном кондиционере воздуха.

На схеме показаны: 1 – помещения; 2 – центральный кондиционер; 3 – вытяжной вентилятор; 4 – воздухозаборное устройство; 5 – фанкойл; 6 – регулирующий клапан на обратном трубопроводе; 7 – регулятор скорости вращения вентиляторного доводчика.

К преимуществам подобных систем относят:

  • небольшой расход воздуха и, следовательно, экономичность;
  • минимум затрат на подготовку параметров теплоносителя, возможность забора воды из системы отопления (водоснабжения);
  • минимум затрат энергии на обработку воздуха.
Недостатками системы кондиционирования с предварительным смешиванием подготовленного и рециркуляционного воздуха являются шумность, необходимость удаления конденсата, большое количество обслуживаемого оборудования, невозможность точного контроля влажности воздуха.
