Центральные многозональные водовоздушные системы кондиционирования.

В некоторых многозональных кондиционерах в качестве наружного блока возможно использование чиллера (вариант системы с промежуточным конденсаторным контуром). В качестве вентиляционных доводчиков в кондиционере могут использоваться фанкойлы (вентиляторные доводчики).

Поскольку в качестве хладагента в вентиляторных доводчиках используется вода, подобные кондиционеры носят название центральных многозональных водовоздушных систем кондиционирования. Возможно и применение доводчиков других видов – местных автономных кондиционеров различных типов, эжекционных доводчиков.

Разнообразие типов водовоздушных кондиционеров.

Все это многообразие систем имеет одну объединяющую черту - воздух и вода сначала обрабатываются в центральных установках кондиционера, а потом уже по системам трубопроводов и воздуховодов подаются в обслуживаемые помещения. Можно обозначить основные типы водовоздушных систем кондиционирования, несколько отличающихся способом обработки воздуха в каждом конкретном типе кондиционера:
  • Система с независимой обработкой воздуха (отдельно в каждом вентиляторном доводчике и центральном кондиционере).
  • Кондиционер со смешением необработанного воздуха с рециркуляционным в фанкойле и дальнейшей доводкой его параметров.
  • Система с предварительной обработкой наружного воздуха в центральном кондиционере, смешением с рециркуляционным воздухом в фанкойле и дальнейшей доводкой его параметров (охлаждением или нагревом).

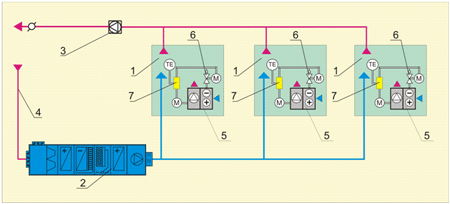

Схема устройства кондиционера, представляющего из себя центральную многозональную водовоздушную систему кондиционирования с независимой обработкой воздуха:

Схема устройства центральной многозональной водовоздушной системы кондиционирования с независимой обработкой воздуха.

На схеме показаны: 1 – помещения; 2 – центральный кондиционер; 3 – вытяжной вентилятор; 4 – воздухозаборное устройство; 5 – вентиляторный доводчик; 6 – регулирующий клапан на обратном трубопроводе; 7 – регулятор скорости вращения вентиляторного доводчика.

Параметры доводки воздуха в кондиционере.

В системе с независимой обработкой воздуха центральный кондиционер готовит суммарное количество воздуха для всех помещений с усредненными параметрами по температуре и влажности. Доводка воздуха кондиционером по температуре и рециркуляция осуществляется вентиляторными доводчиками. Точной доводки параметров по влажности нет. Эта особенность и шум от фанкойла - главный недостаток кондиционеров подобного вида.
