Устройство приемного блока центральных кондиционеров.
Приемный блок центрального кондиционера предназначен для приема и смешивания поступающего наружного воздуха с рециркуляционным.
Приемный блок размещается обычно на входе в центральный кондиционер и может быть конструктивно объединен с секцией фильтрации в один агрегат. По назначению приемные блоки могут быть прямоточные и смесительные.
Прямоточные приемные блоки.
Прямоточные приемные блоки (рис. №1) осуществляют прием и выравнивание потока поступающего с улицы в центральный кондиционер воздуха. Воздушные клапаны могут устанавливаться единым блоком и спереди, и сверху, и снизу – место установки клапанов диктуется типом используемого оборудования и местом расположения центрального кондиционера.
Прямоточные приемные блоки могут оснащаться фильтрами различного типа, в зависимости от назначения и режима работы кондиционера.

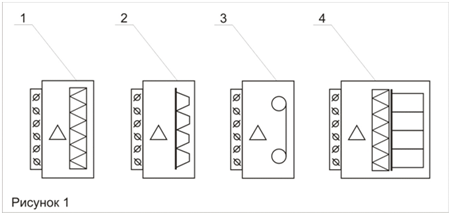

Прямоточные приемные блоки центрального кондиционера.
На рисунке 1 указаны прямоточные приемные блоки центрального кондиционера: 1 – с ячейковым фильтром; 2 - с карманным фильтром; 3 – с рулонным фильтром; 4 – с ячейковым и карманным фильтром.
Смесительные приемные блоки.
Смесительные приемные блоки (рис. №2) используются для приема и перемешивания наружного воздуха с рециркуляционным и получения равномерного воздушного потока, поступающего в центральный кондиционер для дальнейшей обработки.
В смесительном приемном блоке кондиционера воздушные клапаны устанавливаются в двух местах одновременно, причем, один из них устанавливается спереди, а другой может быть размещен или сверху, или снизу. Смесительные приемные блоки также могут быть объединены с секцией фильтрации, причем, она может быть оснащена фильтрами различной конструкции и обеспечивать несколько уровней очистки.
Схематические изображения смесительных приемных блоков центрального кондиционера.
На рисунке 2 указаны схематические изображения смесительных приемных блоков центрального кондиционера: 1 – с ячейковым фильтром; 2 - с карманным фильтром; 3 – с карманными фильтрами первой и второй ступени; 4 – с рулонным и карманным фильтром второй ступени.
Знак  означает инспекционную дверцу.
|
