Секция сотового увлажнения, применяемая в центральных кондиционерах.

Секция увлажнения центрального кондиционера предназначена для контроля и изменения влажности воздуха. Наряду с секциями оросительного типа и секциями парового увлажнения применяются также блоки сотового увлажнения (способов увлажнения воздуха, применяемых в системах кондиционирования и вентиляции, достаточно много, и все наиболее часто употребляемые будут рассмотрены в следующих статьях).

Секция сотового увлажнения в кондиционере (схема №1). Принцип действия основан на процессах влагообмена и массообмена, происходящих во время прохождения воздушного потока через мелкоячеистую структуру сотовой насадки.

Принцип работы сотовой насадки.

Проще говоря, смачиваемая водой сотовая насадка сохнет в потоке проходящего через нее воздуха. При этом нет необходимости в подогреве воды для ее испарения – затрачивается явная теплота проходящего через кондиционер потока воздуха (явная теплота сухого теплого воздуха переходит в скрытую теплоту влажного и холодного).

Такой процесс называется адиабатным. Если процесс увлажнения сопровождается подводом и отводом внешнего тепла от кондиционера, то он называется изотермическим. Конструкция блока сотового увлажнения кондиционера довольно сложна – воздушный канал, кассеты с гигроскопичным материалом, коллектор с форсунками и поддон с поплавковым клапаном.

Применение в кондиционере рециркуляционного гидронасоса.

Если в кондиционере используется система оборотного водоснабжения, то будет установлен еще и рециркуляционный гидронасос с трубопроводом. В этом случае вода забирается из поддона, подается к форсункам, увлажняет сотовую насадку и стекает обратно в поддон, а поплавковый клапан регулирует ее уровень.

В качестве сотового наполнителя используется стекловолокно. Кассеты размещаются на металлической раме, количеством одновременно работающих (увлажняемых) кассет регулируется влажность проходящего сквозь кондиционер воздушного потока.

Достоинства секции сотового увлажнения кондиционера.

Достоинствами секции сотового увлажнения центрального кондиционера являются:
  • минимум затрат электроэнергии (только гидронасос и датчики – не более 50-300 Вт);
  • высокая эффективность (за счет прямого контакта сред);
  • небольшие размеры и вес;
  • наличие фильтрующего эффекта (очистка воздуха от пыли и взвесей), простота обслуживания.

Недостатками эта система увлажнения тоже обзавестись не забыла: бактерии и грибки плодятся в сотах; большой расход воды (происходит либо при сливе в канализацию, либо при фильтрации воды); невозможно точно управлять влажностью воздуха, подаваемого кондиционером.

Схематическое изображение секции сотового увлажнения приведено ниже.

Секция сотового увлажнения центрального кондиционера.

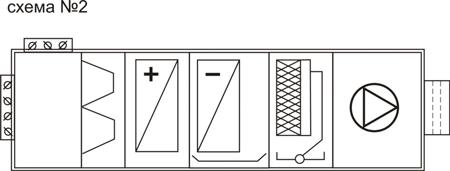

Далее изображен внутренний блок центрального кондиционера с рециркуляцией, охладителем и сотовым увлажнителем воздуха.

Внутренний блок  центрального кондиционера с рециркуляцией, охладителем и сотовым увлажнителем воздуха.
