Техническая конструкция и параметры секции утилизации тепла с контактными теплообменниками.

Секция утилизации тепла центрального кондиционера предназначена для размещения оборудования, производящего возвращение и вторичное использование части тепла, забираемого у прошедшего обработку в кондиционере воздуха.

Секция утилизации тепла с контактными теплообменниками – один из возможных с конструктивных вариантов. По конструктивному исполнению секция подобного типа является разновидностью утилизаторов тепла с промежуточным контуром теплоносителя (в кондиционере имеются утилизаторы и теплоноситель).

Процесс теплопередачи в кондиционере.

Однако по принципу осуществления процесса рекуперации тепла кондиционером они выделены в отдельную группу. Процесс теплопередачи происходит в результате прямого контакта двух сред (теплоносителя и воздуха), без участия дополнительных промежуточных поверхностей кондиционера.

Результатом является повышенная эффективность теплообмена в кондиционере за счет прямого контакта сред, использования принципа противотока движения сред и использования скрытой теплоты парообразования. Достоинством данной схемы утилизаторов является также возможность одновременного осуществления рекуперации тепла и процессов по увлажнению и очищению воздуха кондиционером.

Где применяется секция утилизации тепла с контактными теплообменниками.

Секция утилизации тепла с контактными теплообменниками применяется при отсутствии необходимости полностью изолированного перемещения приточного и вытяжного потоков воздуха, а также при раздельном размещении приточной и вытяжной установок вентиляции.

Конструктивно такая секция состоит из контактных теплообменников, в качестве промежуточного теплоносителя используется раствор поглощающих влагу солей – хлористого натрия, хлористого лития или хлористого кальция.

В качестве контактных теплообменников могут использоваться:

  • Форсуночные камеры орошения (поверхность контакта создается при помощи распыления жидкости);
  • Каскадные аппараты (обдуваемая потоком воздуха жидкость стекает по каскаду поверхностей);
  • Пенные аппараты (воздушная струя продувается через пенную завесу);
  • Насадочные аппараты (поток воздуха обдувает пленку жидкости, создаваемую насадкой).

В случае использования в качестве контактного теплообменника форсуночной камеры орошения, она устанавливается в приточной установке центрального кондиционера. В вытяжной установке кондиционера применяется контактная камера осушения и поверхностный воздухоохладитель.

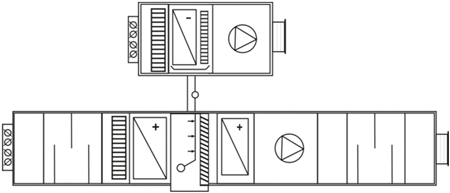

Схема секции утилизации тепла с контактным теплообменником.

На схеме представлена компоновка центрального кондиционера прямоточного типа, оснащенного секцией утилизации тепла с контактным теплообменником и секциями глушения шума.

Компоновка центрального кондиционера прямоточного типа, оснащенного секцией утилизации тепла с контактным теплообменником и секциями глушения шума.
